Плиты перекрытий ПТМ (ПК) 1500мм
Представлено 19 товаров
-
ПТМ 24.15.22 S500
Цена по запросу -
ПТМ 27.15.22 S500
Цена по запросу -
ПТМ 30.15.22 S500
Цена по запросу -
ПТМ 33.15.22 S500
Цена по запросу -
ПТМ 36.15.22 S500
Цена по запросу -
ПТМ 39.15.22 S500
Цена по запросу -
ПТМ 42.15.22 S500
Цена по запросу -
ПТМ 45.15.22 S500
Цена по запросу -
ПТМ 48.15.22 S500
Цена по запросу -
ПТМ 51.15.22 S800
Цена по запросу -
ПТМ 54.15.22 S800
Цена по запросу -
ПТМ 57.15.22 S800
Цена по запросу -
ПТМ 60.15.22 S800
Цена по запросу -
ПТМ 63.15.22 S800
Цена по запросу -
ПТМ 66.15.22 S800
Цена по запросу -
ПТМ 69.15.22 S800
Цена по запросу -
ПТМ 72.15.22 S800
Цена по запросу -
Бу плита перекрытия 56.15.22
Цена по запросу -

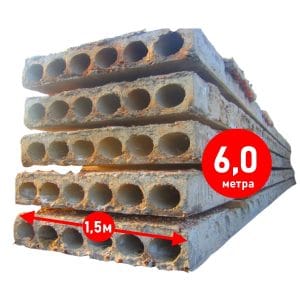

Бу плита перекрытия 60.15.22
Цена по запросу
ПТМ (ПК) плиты перекрытия пустотные 1500 мм
Плиты пустотного настила марки ПТМ (аналог ПК) выпускаются способом опалубочного формирования в специальных металлических формах (опалубке). Армирующим элементом таких плит служит арматура S500 (для коротких плит, длиной не более 4,8 метра) и S800 (плиты длиной от 5 до 7,2 метров). Плиты ПТМ шириной 1,5 метра (1500мм) в отличии от плит перекрытия ПТМ шириной 1200 мм где 6 пустот, имеют, как правило, 8 пустот диаметром 169мм.
В каждом изделии предусмотрены монтажные петли, что отличает эти плиты от беспетлевых плит 2ПТМ.
Технические характеристики плит ПТМ 1500 мм
| Ширина, мм | 1490 |
| Длина, мм | 2380-7180 (шаг 300мм) |
| Высота, мм | 220 |
| Марка бетона | С16/20, С20/25 |
| Морозостойкость, циклов | F 200 |
| Плотность бетона, кг/м3 | 2000-2400 |
| Расчетная нагрузка, кПа (кг/м3) | 4,0-13,0 |
| Диаметр пустотного отверстия, мм | 159 |
| Наличие петель | есть |
| Метод формования | опалубочный |
| Серия рабочих чертежей | Б1.041.1-3.08 |
| Аналогичная серия | ПК |
| Стандарт | ГОСТ 12767—2016, СТБ 1383-2003 |
При монтаже плит ПТМ (ПК) необходимо соблюдать правила:
Предельно допустимое расстояние опирания на стену у плит перекрытия серии ПТМ составляет не менее 120 мм. Подрезка такой плиты может нарушить технические и эксплуатационные свойства, а в серии плит с преднапряженной арматурой обрезка категорически запрещена!
Не допускается и опирание панели перекрытия непосредственно на стены из газосиликатных или пенобетонных блоков без оборудования специального армопояса. Опора плит ПТМ (ПК) на стену по длине также запрещена.
